Газовий котел спалює паливо, а не електрику, тож здається, що він має працювати й під час блекауту. Це не так. Газовий клапан, модуль розпалювання, циркуляційний насос і схема безпеки, яка підтверджує наявність полум'я, живляться від мережі, і щойно ця напруга зникає або надто відхиляється від норми, котел вимикається, іноді в стан аварійного блокування, що потребує ручного скидання, перш ніж знову запуститися. Менш відомо інше: котел є одним із найвибагливіших навантажень у домі, бо його плата керування та схема контролю полум'я зважають на форму напруги, а не лише на її рівень. Genixgreen виготовляє системи зберігання енергії на LiFePO4 на власному заводі з 2011 року, і цей посібник пояснює, що насправді тримає котел у роботі під час проблем із мережею: спершу чиста напруга, а потім правильний пристрій резервного живлення. Ширшу картину дивіться в нашому гайд із резервного живлення для всього будинку.
Коротка відповідь
Щоб газовий котел працював попри нестабільну напругу чи повний блекаут, потрібно захистити невелике, але насичене електронікою навантаження: плату керування, схему контролю полум'я та циркуляційний насос. Дві окремі проблеми потребують двох окремих пристроїв. Стабілізатор напруги коригує погану напругу мережі, поки мережа ще є. ДБЖ або система «інвертор плюс акумулятор» повністю бере живлення на себе, щойно мережа зникає, і для котла вона має видавати чисту синусоїду, бо електроніка розпалювання та контролю полум'я може хибно сприйняти модифікований або прямокутний сигнал як несправність і заблокувати пальник, хоча газ насправді горить правильно. Власне електричне навантаження котла невелике, тож навіть компактний пристрій резервного живлення здатен тримати його годинами, щойно підібрано правильну форму сигналу.
Чому газовому котлу потрібна чиста напруга, а не будь-яка
Котел є приладом, що працює на згорянні палива, але майже все, що робить його безпечним для роботи без нагляду, є електронним: плата керування, яка задає послідовність розпалювання, вентилятор чи витяжний двигун, циркуляційний насос і схема контролю полум'я, яка має підтвердити, що горіння справжнє, перш ніж дозволити газовому клапану лишатися відкритим. Ніщо з цього не є простим навантаженням типу «увімк./вимк.», і саме тому неправильний тип резервного живлення спричиняє проблеми, яких лампочка чи зарядка телефона ніколи не виявили б.
Циркуляційний насос і плата керування
Електрична частина побутового конденсаційного котла скромна. Один посібник із монтажу та експлуатації від виробника побутових котлів вказує споживання системи керування та вентилятора близько 54–100 Вт на повній потужності, без урахування циркуляційного насоса. Типовий побутовий циркуляційний насос додає ще 25–80 Вт, а старіші чи менш ефективні моделі споживають більше. Разом стале робоче навантаження котла становить близько 80–180 Вт, як пара світлодіодних торшерів. Розпалювання дає короткий вищий стрибок, поки розпалювач і вентилятор набирають оберти, але тривале навантаження лишається малим.
Це добра новина для підбору акумулятора. Складність не в розмірі навантаження, а в його типі: багато сучасних високоефективних циркуляційних насосів мають електронно-комутовані двигуни зі змінною швидкістю замість простих двигунів зі сталою швидкістю в старих системах, і їхня вбудована електроніка вибагливіша до якості вхідного сигналу. Тож справжнє питання проєктування резервного живлення котла не в тому, скільки ват-годин потрібно, бо потреба скромна, а в тому, чи видає джерело резервного живлення напругу, яку прийме електроніка котла. Ось де на сцену виходить форма сигналу.
Правильна синусоїда, фаза й заземлення
Головна відмінність котла від більшості побутової електроніки полягає в тому, як він підтверджує наявність полум'я. Майже всі сучасні газові прилади використовують іонізаційний контроль полум'я (випрямлення сигналу): невеликий електрод стоїть у полум'ї, до нього та до опорного заземлення прикладають змінну напругу (AC), і оскільки полум'я проводить струм легше в один бік, ніж в інший, схема визначає, що горіння справжнє, перевіряючи, чи випрямився зворотний струм у чистий односпрямований сигнал. провідний виробник систем контролю полум'я прямо пояснює механізм: «змінний струм (AC) має бути випрямлений у постійний струм (DC), щоб його прийняли як сигнал полум'я», і це надійно працює лише за належного низькоімпедансного заземлення, що веде назад до пальника й панелі керування.
Звідси випливає два наслідки. По-перше, форма сигналу. Сигнал полум'я крихітний, порядку кількох мікроампер, і плата керування оцінює його за порогом, який виробник відкалібрував на чистому мережевому живленні, тобто на гладкій синусоїді. Модифікований або прямокутний інвертор наближає цю синусоїду сходинками та різкими переходами через нуль, а його гармоніки й комутаційний шум ідуть тим самим колом, що несе делікатне вимірювання полум'я. Фізика випрямлення працює на будь-якій формі сигналу, але керуючу електроніку не налаштовували на спотворену: доданий шум може виштовхнути виміряний сигнал за межі вузького вікна, яке плата приймає за дійсне полум'я, і тоді логіка безпеки чинить обережно й повідомляє про відсутність полум'я, блокуючи пальник, хоча він горить. Це блокування, спричинене вимірюванням, а не твердження, що пальник фізично не може працювати. Саме тому виробники схожих приладів на згорянні з електронним розпалюванням радять власникам використовувати чисту напругу. Один виробник пелетних приладів прямо зазначає це у власній інструкції: «Будь-який генератор, ДБЖ чи акумуляторна система резервного живлення повинні мати сигнал чистої синусоїди. (Часткова або модифікована синусоїда може пошкодити електроніку чи спричинити вихід компонентів з ладу)». Газовий котел із власним електронним розпалюванням і платою контролю полум'я належить до тієї самої категорії, тож безпечно виходити з того, що резервному живленню котла потрібна справжня чиста синусоїда, якщо виробник котла не зазначив інше.
По-друге, оскільки сигнал полум'я є випрямленим струмом відносно землі, правильна полярність фази й нуля та справжнє низькоомне заземлення не є необов'язковими додатками. Переплутані фаза й нуль або відсутнє чи високоомне заземлення псують той самий слабкий сигнал, що й спотворена форма напруги, з тим самим симптомом: плата читає «немає полум'я» і блокує котел, хоча пальник горить.
Ось чому котел, який раз у раз вилітає в код помилки на резервному живленні або одразу після відключення, не обов'язково зламаний. Дуже часто це проблема якості напруги: пристрій із модифікованою синусоїдою, переплутане підключення або слабке заземлення, що живлять схему, зроблену суворою саме до таких речей.
Дві загрози: нестабільна напруга й блекаути
Українські мережі під навантаженням створюють дві різні проблеми, і їх варто розділити, перш ніж обирати обладнання. Перша: нестабільна напруга. Живлення є, але воно просідає, стрибає або виходить за межі діапазону, на який розрахована електроніка котла. Друга: повний блекаут. Напруги в мережі немає зовсім. Пристрій, зроблений для однієї проблеми, не вирішує другу автоматично.
Стабілізатор напруги
Стабілізатор напруги, тобто мережевий автоматичний регулятор напруги (AVR), стежить за вхідною напругою мережі й піднімає її, коли вона просідає, або зрізає, коли вона стрибає, тож котел завжди бачить напругу, близьку до номінальної. Як загальний довідник із цієї технології описує, автоматичні регулятори напруги працюють, «щоб підтримувати сталу напругу», і компенсують зміни в лінії. З того, що стабілізатор насправді робить, випливають два обмеження. Перше: він коригує напругу, але не зберігає й не створює енергію, тож не допоможе, коли мережа повністю зникне. Друге: він сам по собі не вирішує проблему чистої синусоїди: електромеханічний мережевий стабілізатор піднімає або зрізає амплітуду власної синусоїди мережі, а не синтезує нову форму сигналу, як це робить інвертор на акумуляторі, тож на мережевому живленні котел усе одно бачить справжню синусоїду, лише скориговану за рівнем.
Стабілізатор підходить котлу на лінії з хронічно заниженою або завищеною напругою, що часто буває на перевантажених чи слабких сільських фідерах, без регулярних повних відключень. Підбирайте його під реальне робоче навантаження котла плюс короткий стрибок розпалювання й віддавайте перевагу плавному швидкому коригуванню, а не грубому одноступеневому перемиканню відгалужень, яке саме по собі може виглядати для чутливої плати керування як миттєве збурення.
ДБЖ або інвертор з акумулятором
Стабілізатор нічого не може зробити, коли мережа реально зникла. Для цього котлу потрібне ДБЖ або система «інвертор плюс акумулятор», яка перемикається на накопичену енергію тієї ж миті, коли починається відключення, і з причин, викладених вище, цей пристрій резервного живлення має видавати справжню чисту синусоїду, а не модифіковане чи сходинкове наближення. Оскільки навантаження котла мале, зазвичай достатньо компактного ДБЖ чи інвертора на кілька сотень ватів; обмеженням є якість форми сигналу та надійне заземлення через шлях резервного живлення, а не сама лише потужність. Наш посібник з альтернатив ДБЖ порівнює категорії пристроїв, здатних провести крізь блекаут малі, чутливі навантаження, як оце.

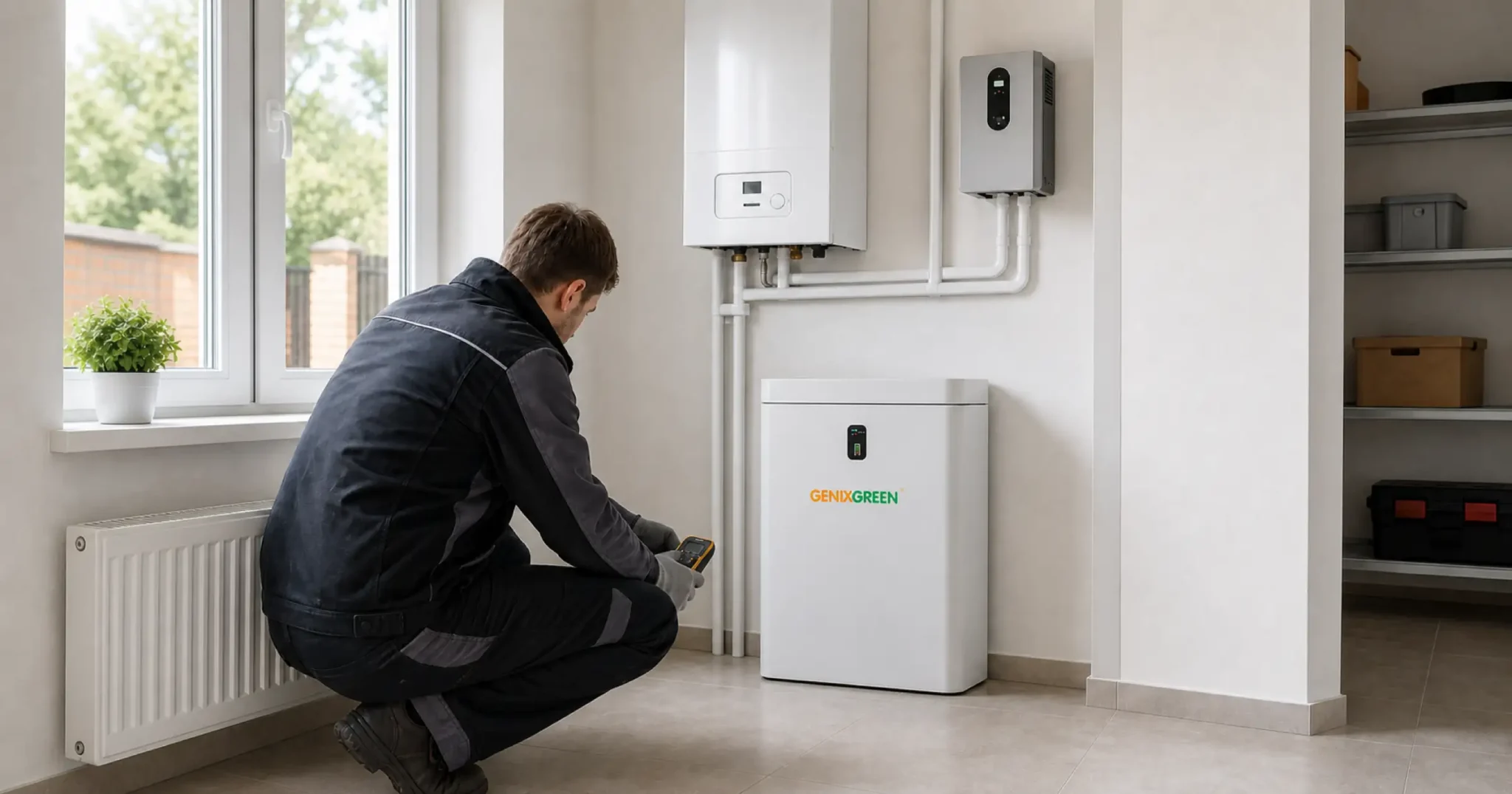

У деяких домогосподарствах уже встановлено систему резервного живлення для всього дому, для світла, холодильника й іншого найнеобхіднішого. Якщо інвертор цієї системи дає чисту синусоїду, а котел підключено до її захищеної лінії, окремий пристрій не потрібен; котел просто переживає відключення разом з усім іншим. Будь-яке стаціонарне під'єднання до вашої мережевої проводки, зокрема підключення котла до захищеної лінії, має виконувати кваліфікований електрик. Наш посібник про те, як працює домашня система резервного живлення, розповідає, як збирають таку систему.
Підбір резервного живлення для котла (мале, але вибагливе навантаження)
Щойно виконано вимоги до форми сигналу й заземлення, підбір самого акумулятора є простою частиною, бо навантаження справді мале. Користуйтеся методом, а не числом, вихопленим з оголошення.
Час роботи (годин) = (ємність АКБ у Вт·год x глибина розряду x ККД) / навантаження (Вт)- Ємність Вт·год: номінальна ємність пристрою резервного живлення.
- DoD (глибина розряду): яку частину акумулятора можна безпечно використати, зазвичай близько 0,80 для LiFePO4.
- ККД: близько 0,90 для пристрою з інверторним каскадом змінного струму (AC).
- Навантаження (Вт): сумарно плата керування котла, вентилятор і циркуляційний насос, зчитані з паспортних табличок обладнання, а не взяті на око.
Наочний приклад (візьміть числа свого котла). Плата керування й вентилятор приблизно на 80 Вт плюс насос приблизно на 60 Вт дають сумарне навантаження близько 140 Вт. Акумулятор на 500 Вт·год дає приблизно 500 x 0,80 x 0,90 / 140, тобто близько 2,6 години; блок на 1000 Вт·год дає приблизно 5 годин за того самого навантаження. Це ілюстрації, а не обіцянки: реальний час роботи залежить від паспортних табличок вашого обладнання, справжньої корисної ємності та температури. Наш посібник із часу роботи акумулятора описує повний метод.
Вибір акумулятора: гелевий чи LiFePO4
У системах резервного живлення котла зазвичай трапляються дві хімії, і компроміси в них різні. Гелеві акумулятори, різновид свинцево-кислотних акумуляторів із клапанним регулюванням (VRLA), дешевші на старті й дещо краще за літієву хімію переносять заряджання на холоді: свинцево-кислотні загалом можна заряджати приблизно до мінус 20 °C зниженим струмом, тоді як літієві хімії взагалі не можна заряджати нижче 0 °C. Ця стійкість не скасовує вимоги до вентиляції: навіть герметичні VRLA та гелеві акумулятори можуть виділяти невеликі кількості водню й кисню під час перезаряду, і інструкції виробника прямо зазначають, що їх у жодному разі не можна тримати в повністю герметичному контейнері чи корпусі. Гелеві акумулятори також мають коротший корисний цикловий ресурс, ніж LiFePO4, і швидше втрачають ємність за повторних глибоких розрядів.
LiFePO4 коштує дорожче за ват-годину на старті, але дає довший цикловий ресурс, вищий поріг теплового розгону та конструкцію, яка пасує приладу, про який більшість домогосподарств хоче забути на роки, а це важливо для такої буденної речі, як резервне живлення котла. Безпека LiFePO4 у стаціонарному застосуванні охоплена міжнародним стандартом IEC 62619, і діє те саме обмеження на заряджання в холоді: його не можна заряджати нижче 0 °C без системи керування акумулятором (BMS), яка блокує заряджання, поки він не прогріється, і саме тому взимку в Україні важливо тримати акумулятор у приміщенні та в теплі. Для котла, який має надійно перезапускатися впродовж усього опалювального сезону, більшість домогосподарств схиляється до LiFePO4 через довший строк служби й простіше розміщення в приміщенні, тоді як гелевий лишається розумним дешевшим варіантом там, де є вентиляція, а глибокі розряди трапляються нечасто. Повні компроміси хімій розглянуто в нашому гайді LiFePO4 проти свинцево-кислотних акумуляторів.
Поширені запитання
Як обрати стабілізатор напруги для газового котла?
Підберіть його тривалу потужність під суму плати керування, вентилятора й циркуляційного насоса, із запасом на стрибок розпалювання, а потім звірте його діапазон коригування з тим, наскільки насправді просідає чи стрибає ваша місцева мережа. Стабілізатор лише коригує напругу; він не може живити котел під час повного відключення, тож якщо відключення часті, поєднайте його з ДБЖ на чистій синусоїді або системою «інвертор плюс акумулятор».
Чи може інвертор із модифікованою синусоїдою пошкодити котел?
Може. Схема контролю полум'я котла покладається на чисту синусоїду змінного струму, щоб відрізнити справжнє полум'я від хибного сигналу, і виробники схожих приладів на згорянні з електронним розпалюванням прямо зазначають, що часткова або модифікована синусоїда може пошкодити електроніку чи спричинити вихід компонентів з ладу. Частіше це призводить до надокучливого аварійного блокування, а не фізичного пошкодження, але в будь-якому разі пристрій на чистій синусоїді є надійним вибором.
Чи потрібне котлу ДБЖ, якщо в мене вже є стабілізатор напруги?
Лише якщо йому також треба пережити повний блекаут. Стабілізатор коригує погану напругу, поки мережа ще працює; він нічого не живить, коли мережа повністю зникла. Справжні блекаути потребують ДБЖ або системи «інвертор плюс акумулятор» із виходом чистої синусоїди, а не стабілізатора.
Чому котел блокується після мигання світла, хоча полум'я було нормальним?
Це типовий симптом того, що схема іонізаційного контролю полум'я хибно читає свій опорний сигнал, а це може статися через коротке збурення напруги, погане чи відсутнє заземлення або переплутані фазу й нуль, а не лише через справжню втрату полум'я. Якщо блокування повторюються після подій із живленням, спершу доручіть кваліфікованому фахівцю перевірити заземлення й полярність на вводі котла.
Чи можна живити газовий котел від портативного генератора?
Лише якщо генератор дає справжню синусоїду з низькими спотвореннями. Старіші чи простіші портативні генератори часто видають грубішу форму сигналу, яка може викликати ті самі несправності, описані вище. Перевірте паспортний коефіцієнт гармонічних спотворень генератора або специфікацію чистої синусоїди, перш ніж під'єднувати котел, а будь-яке під'єднання генератора до мережі доручіть кваліфікованому електрику.
Чи потрібно резервувати циркуляційний насос окремо?
Ні. Плата керування, схема контролю полум'я й циркуляційний насос потребують живлення разом, щоб котел узагалі працював, тож один пристрій резервного живлення, підібраний під сумарне навантаження й підключений до окремої лінії котла, покриває всі три.
Правильний наступний крок
Котел є малим навантаженням зі суворим переліком вимог: справжнє коригування напруги, коли мережа нестабільна, справжня чиста синусоїда й надійне заземлення, коли вона зникає, і акумулятор, обраний під те, як він реально працюватиме взимку в Україні. Зробіть ці три речі правильно, і резервне живлення котла стає одним із найпростіших і найнадійніших елементів домашньої стійкості для встановлення. Перегляньте наш асортимент продукції для резервного живлення, або читайте в нашому гайд із резервного живлення для всього будинку про те, як резервне живлення котла вписується в більшу систему. Дилери та монтажники в Україні можуть дізнатися, як співпрацювати з нами, на нашій сторінка для партнерів.
