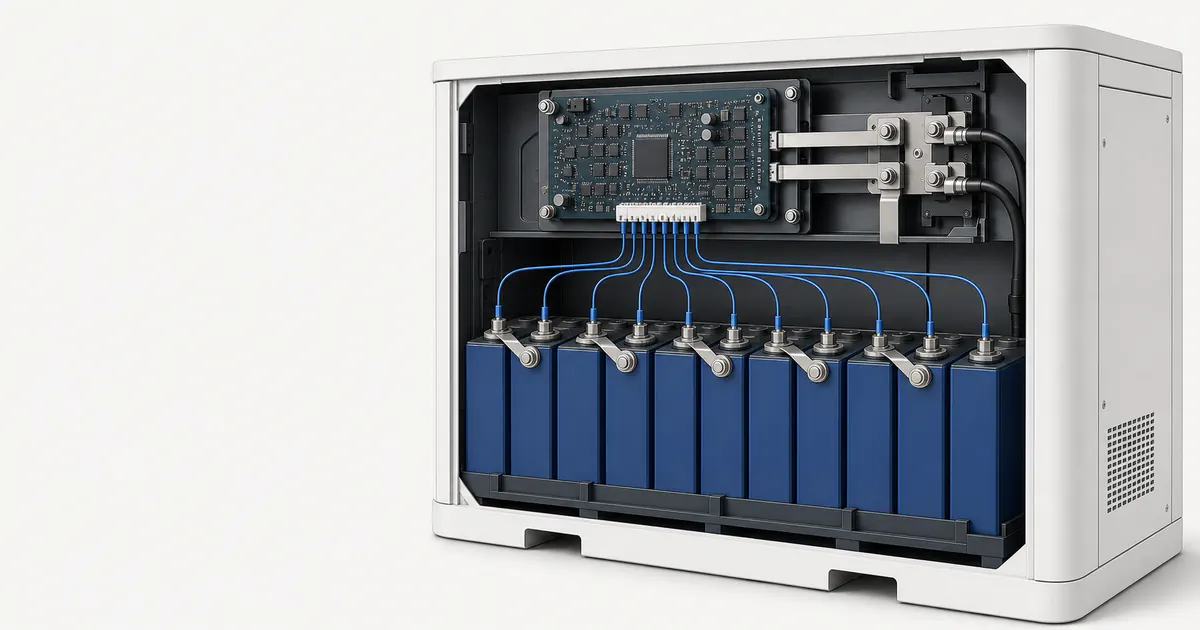

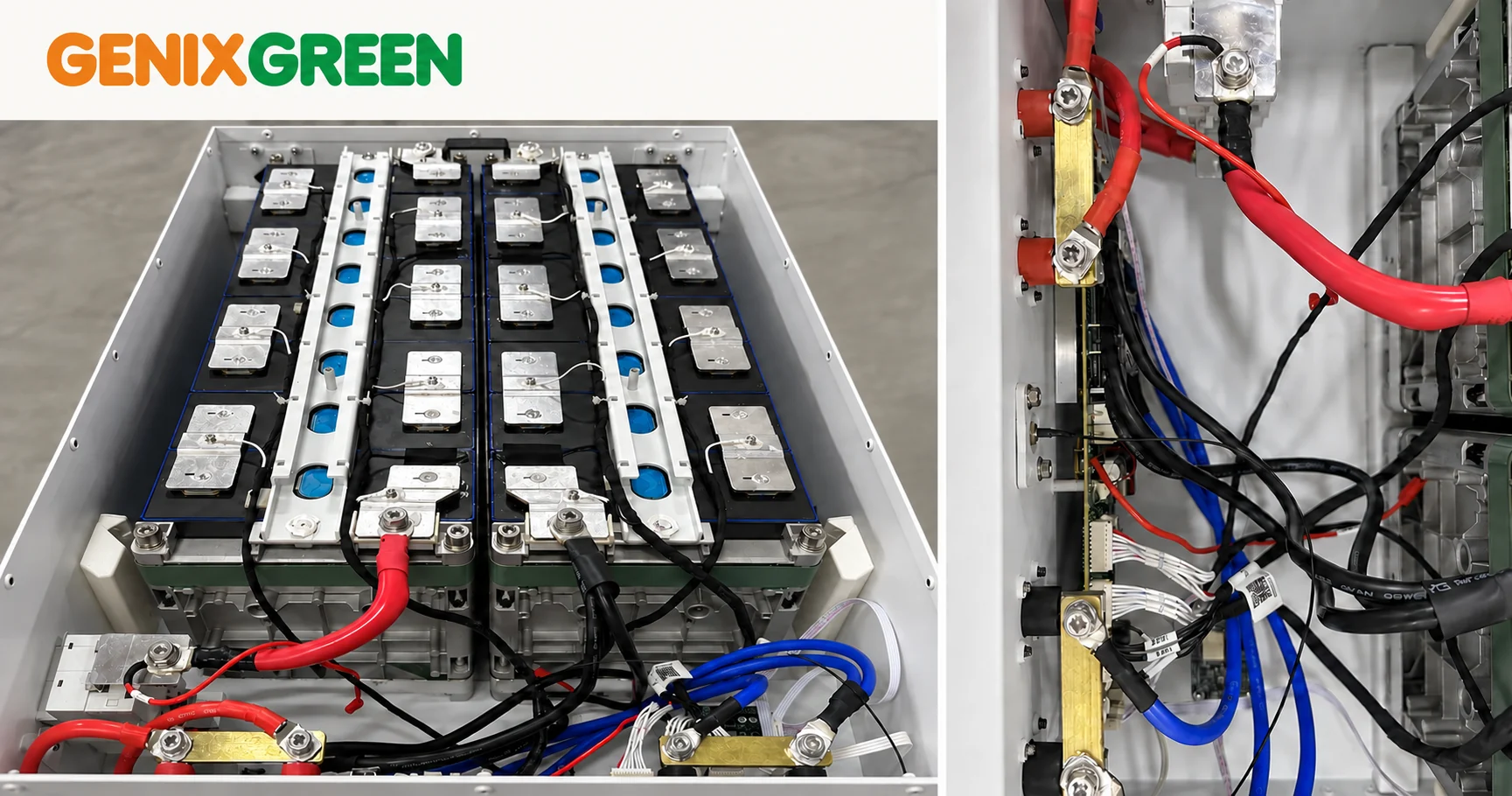

Відкрийте будь-який якісний домашній акумулятор LiFePO4, і поруч із комірками ви побачите невелику плату, якої ніколи немає на рекламних фото: систему управління акумулятором, або BMS. Це найменш помітна, але найважливіша частина акумулятора, адже літієва комірка сама не здатна визначити безпечні межі роботи. Вона заряджатиметься, доки не зазнає пошкодження, розряджатиметься, доки не вийде з ладу, а в послідовному ланцюзі одна слабка комірка непомітно погіршуватиме роботу всього блока. Саме BMS не дозволяє цьому статися. Genixgreen виробляє системи накопичення енергії LiFePO4 на власному заводі з 2011 року. У цьому посібнику ми пояснюємо, що саме робить BMS, чому акумулятор LiFePO4 не може безпечно працювати без неї та чому під час порівняння акумуляторів про BMS варто запитати насамперед. Щоб оцінити інші характеристики акумулятора, відкрийте наш посібник із вибору акумулятора LiFePO4.
Коротка відповідь
Система управління акумулятором є електронним контролером усередині літієвого акумулятора. Її завдання, за Battery University’s words, полягає в тому, щоб забезпечувати «безпеку та довговічність акумулятора, без яких не обійтися літій-іонним системам». Основні функції BMS охоплюють захист і відображення стану заряду. Вона контролює напругу кожної комірки, струм заряджання й розряджання та температуру, а також миттєво від'єднує акумулятор, щойно будь-який із цих показників виходить за безпечні межі. Крім того, BMS вирівнює рівень заряду окремих комірок, щоб вони старіли рівномірно, і блокує заряджання, коли температура акумулятора надто низька. Літієвий акумулятор без належної BMS не є вигідною покупкою, а становить небезпеку без належного контролю. Саме тому кожен надійний домашній акумулятор LiFePO4 має вбудовану BMS.
Що насправді робить система управління акумулятором
Слово «управління» не передає всього обсягу її роботи. BMS одночасно виконує кілька захисних функцій, кожна з яких запобігає окремому виду пошкодження або небезпечній ситуації для літієвої комірки.
Балансування комірок
Домашній акумулятор складається не з однієї великої комірки, а з багатьох малих, послідовно з'єднаних для отримання робочої напруги. Двох цілком однакових комірок не буває. Через невеликі відмінності, що виникають під час виготовлення та старіння, їхні рівні заряду з часом розходяться. Без коригування під час заряджання комірка з найвищою напругою першою досягає верхньої межі, а під час розряджання комірка з найнижчою напругою першою досягає нижньої. У результаті можливості всього блока обмежує найслабша комірка, яка водночас зазнає найбільшого навантаження. BMS балансує комірки та підтримує однаковий рівень їхнього заряду. Саме для цього існують і окремі пристрої, які називають «балансирами». Балансування дає змогу використовувати повну ємність блока та забезпечує рівномірне старіння, замість того щоб обмежувати весь акумулятор можливостями однієї комірки.
Захист від небезпечної напруги, струму та короткого замикання
Each lithium chemistry has a safe voltage window, and LiFePO4’s is well defined: номінальна напруга становить 3,2 В на комірку, максимальна напруга заряджання 3,65 В, а нижня межа розряджання близько 2,5 В. Якщо перевищити верхню межу, комірка перезарядиться; якщо опуститися нижче нижньої межі, станеться надмірний розряд. Обидва випадки пошкоджують комірку та можуть створити загрозу безпеці. BMS контролює ці межі для кожної комірки й, за поясненням Battery University, «від'єднує акумулятор, якщо задані межі перевищено або виникла несправність». Такий самий захист діє і для струму: якщо навантаження споживає більше, ніж допускає акумуляторний блок, або коротке замикання спричиняє різкий стрибок струму, BMS розмикає коло до того, як комірки перегріються. Власник будинку не помічає, як ці захисти спрацьовують, саме тому, що вони працюють належним чином.
Температурний захист і блокування заряджання на морозі
Температурний захист особливо важливий для BMS під час української зими. Для літієвих акумуляторів діє безумовне правило: їх не можна заряджати за температури нижче 0 °C, оскільки заряджання холодної комірки спричиняє осадження металевого літію на аноді, незворотно погіршує робочі характеристики й підвищує ризики для безпеки.
Для заряджання в холодну погоду потрібне автоматичне блокування
Людина не може постійно контролювати це вручну, тому BMS забезпечує дотримання цього правила: вона зчитує температуру комірок і блокує заряджання, доки акумулятор не прогріється. Водночас lithium-ion’s healthy charging range sits roughly between 0 and 45 degrees Celsius. BMS також захищає акумулятор від надмірно високої температури, адже коли температура перевищує приблизно 30 °C, акумулятор зазнає теплового навантаження, яке скорочує термін його служби. Ця функція дає системі змогу автоматично дотримуватися температурних обмежень під час роботи без нагляду, якщо акумулятор установлено й використовують відповідно до інструкції виробника та в межах зазначених умов експлуатації.
Стан заряду: як дізнатися, скільки енергії залишилося
Саме BMS показує, скільки енергії залишилося в акумуляторі. Вона підраховує заряд, що надходить до акумулятора й виходить із нього, порівнює його з номінальною ємністю та формує те, що Battery University називає «цифровим акумулятором», і на цій основі визначає стан заряду. Це складніше, ніж визначити залишок пального за звичайним покажчиком, а для LiFePO4 ця функція важливіша, ніж для інших технологій. Причину пояснено в наступному розділі. Якісна BMS показує стан заряду, за яким можна оцінити, чи вистачить енергії на період відключення; неточна BMS не дає надійної оцінки.
Чому акумуляторам LiFePO4 особливо потрібна якісна BMS
BMS потрібна кожному літієвому акумулятору, але для LiFePO4 вона має особливе значення. Акумулятори LiFePO4 мають дуже пласку криву розряду: напруга майже не змінюється впродовж більшої частини діапазону заряду. Це добре для стабільної вихідної потужності, але ускладнює визначення стану заряду лише за напругою. Тому під час оцінювання залишку заряду вони більше покладаються на кулонний підрахунок BMS, ніж на одне вимірювання напруги. Серед поширених літієвих технологій LiFePO4 має найбезпечніші вихідні властивості: тепловий розгін починається за температури приблизно 270 °C, а Battery University характеризує акумулятор LiFePO4 як «дуже безпечний акумулятор навіть у повністю зарядженому стані». Для порівняння, відповідний показник становить близько 210 °C для NMC і 150 °C для комірок на основі кобальту. Такий рівень безпеки разом забезпечують властивості LiFePO4 та робота BMS: стабільний хімічний склад знижує ризик, а BMS утримує кожну комірку в безпечних межах.
BMS захищає не лише людей, а й вкладені в акумулятор кошти. Ресурс літієвого акумулятора безпосередньо залежить від режиму заряджання: кожне зниження напруги завершення заряджання на 0,10 В на комірку відносно максимального значення приблизно подвоює ресурс акумулятора в циклах. Добре спроєктована BMS керує заряджанням так, щоб акумуляторний блок досяг заявленого ресурсу. Значною мірою саме це виправдовує вищу початкову ціну LiFePO4. Наш посібнику з порівняння гелевих та AGM-акумуляторів з LiFePO4 докладно пояснює різницю у вартості протягом усього терміну служби.
Яким стандартам безпеки допомагає відповідати BMS
Вам не потрібно покладатися лише на слова виробника про належну роботу BMS. Саме перелічені вище види захисту передбачені міжнародними стандартами безпеки для стаціонарних акумуляторів. На акумулятори LiFePO4 для стаціонарного та промислового застосування поширюється IEC 62619, міжнародний стандарт безпечної експлуатації вторинних літієвих комірок і акумуляторів. У Північній Америці стаціонарні накопичувачі енергії сертифікують за UL 1973. Обидва стандарти передбачають випробування на типові аварійні режими, яким має запобігати BMS: перезаряд, надмірний розряд, перевищення допустимого струму та проблеми з температурним режимом. Сертифікація за визнаним стандартом свідчить, що BMS і захист комірок перевірено для цих ситуацій, а не лише заявлено виробником. Не менш важливо правильно вибрати місце та спосіб установлення сертифікованого акумулятора. Наш посібник із безпечного встановлення домашнього акумулятора пояснює вимоги до розміщення, вентиляції та електричного підключення.
Як проявляється слабка або відсутня BMS
Найкраще зрозуміти цінність BMS можна, уявивши акумулятор без належного захисту. Без балансування ємність усього блока обмежує найслабша комірка, тому акумулятор швидше втрачає ємність. Без блокування заряджання за низької температури заряджання в морозний ранок непомітно спричиняє осадження металевого літію та незворотно скорочує ресурс акумулятора. Без захисту від надмірного розряду одне тривале відключення може опустити напругу комірок нижче допустимої межі та зіпсувати їх. Без відстеження стану заряду ви не знатимете, на скільки часу вистачить резервного живлення. У дуже дешевих літієвих акумуляторах або саморобних блоках з окремих комірок і найпростішої плати захисту часто заощаджують саме на невидимій електроніці. Тому BMS має бути серед перших критеріїв перевірки, а не дрібним пунктом у характеристиках.
Поширені запитання
Що робить BMS, якщо пояснити простими словами?
Система управління акумулятором є електронним контролером усередині літієвого акумулятора. Вона стежить за напругою кожної комірки, струмом і температурою, від'єднує акумулятор, якщо будь-який показник виходить за безпечні межі, балансує комірки для рівномірного старіння, блокує заряджання надто холодного акумулятора та показує залишок заряду.
Чи потрібна BMS акумулятору LiFePO4?
Так. BMS потрібна кожному літієвому акумулятору. Для LiFePO4 вона особливо важлива для визначення стану заряду, оскільки через пласку криву напруги рівень заряду складно визначити іншим способом, а також для блокування заряджання за температури нижче 0 °C. Надійний домашній акумулятор LiFePO4 завжди має вбудовану BMS.
Що таке балансування комірок і чому воно важливе?
Комірки акумулятора з'єднано послідовно, і з часом їхні рівні заряду поступово розходяться. Без балансування найслабша комірка обмежує весь блок і зазнає найбільшого навантаження, що зменшує ємність і ресурс. BMS балансує комірки, підтримуючи однаковий рівень заряду, тому блок може використовувати повну ємність і старіє рівномірно.
Чи можна заряджати літієвий акумулятор на морозі?
Не можна заряджати його за температури нижче 0 °C. Заряджання холодної літієвої комірки спричиняє осадження металевого літію та незворотно пошкоджує її. Тому належна BMS блокує заряджання, доки акумулятор не прогріється. Це одна з основних причин установлювати домашній акумулятор LiFePO4 в опалюваному приміщенні.
Як BMS визначає стан заряду?
BMS підраховує заряд, що надходить до акумулятора й виходить із нього, вимірює його в кулонах і порівнює з номінальною ємністю. Так вона формує цифрову оцінку рівня заряду блока. Для LiFePO4 кулонний підрахунок важливіший, ніж для інших типів хімії, оскільки через пласку криву напруги стан заряду складно визначити лише за напругою.
Чи варто купувати дешевий літієвий акумулятор без якісної BMS?
Ні. У дуже дешевому літієвому акумуляторі виробник часто заощаджує на невидимій електроніці, відмовляючись від балансування, блокування заряджання за низької температури або належного захисту. Саме ці функції визначають безпеку та термін служби, тому неякісна або відсутня BMS перетворює вигідну на перший погляд покупку на ризик.
Правильний наступний крок
BMS відрізняє літієвий акумулятор із належною системою керування від набору комірок, залишених без захисту від небезпечних умов. Вона балансує комірки, утримує кожну з них у безпечних межах напруги та струму, не дозволяє заряджати акумулятор на морозі й показує, скільки резервної енергії залишилося. Саме тому сертифікований акумулятор LiFePO4 з належною BMS є безпечним вибором для дому. Водночас його потрібно встановлювати й експлуатувати відповідно до інструкції виробника. Порівнюючи акумулятори, запитайте, від яких небезпек захищає BMS і за яким стандартом сертифіковано виріб. Прочитайте наш посібник із вибору акумулятора LiFePO4 або перегляньте наш асортимент домашніх акумуляторів із вбудованою BMS.
